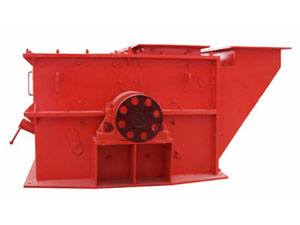

PCH環錘式破碎機是一種帶有環錘的沖擊轉子式破碎機。環錘不僅能隨轉子旋轉，還能繞錘銷自轉。物料進入破碎機后，在破碎腔內受到轉子高速旋轉的環錘沖擊而破碎，被破碎的物料同時從環錘處獲得動能，高速地沖向破碎板受到第一次破碎，然后落到篩板上，受環錘的剪切、擠壓、研磨以及物料之間的相互碰撞作用，物料得到進一步的破碎，并通過篩孔排出機外，不能破碎的雜物則由環錘推入金屬收集器，由操作人員定期清除。
環錘式破煤機適用于破碎各種脆性物料如：煤、煤矸石、焦炭、爐渣、紅砂巖，疏松石灰石等。物料的擠壓強度不超過150MPa，表面水分不應大于8％-11％，對于非粘結性物料，其表面水份可控制在15％以內。
|
型號
單位 |
轉子×直徑
mm |
轉子轉速
r/min |
進料粒度
mm |
出料粒度
mm |
生產能力
t/h |
電動機
|
外型尺寸
（長×寬×高）mm |
轉子
重量Kg |
設備重量
（不含電機Kg） |
|
|
型號
|
功率/Kw
|
|||||||||
|
PCH-0606
|
600×600
|
980
|
200
|
≤30
|
30-60
|
Y225M-6
|
30
|
1350×1270×820
|
730
|
1770
|
|
PCh-0808
|
800×800
|
740
|
75-105
|
Y280M-8
|
45
|
1750×1620×1080
|
1400
|
3600
|
||
|
PCH-1010
|
1000×1000
|
300
|
≤30
|
160-200
|
Y315L1-8
|
90
|
2100×2000×1340
|
2700
|
6100
|
|
|
200-245
|
Y315L2-8
|
110
|
||||||||
|
PCH-1016
|
1000×1600
|
300-350
|
Js128-8
|
155
|
2700×2000×1350
|
3280
|
9200
|
|||
|
400-500
|
Y400-8
|
220
|
||||||||
|
PCH-1216
|
1200×1600
|
740
|
350
|
≤30
|
500-620
|
Y400-8
|
280
|
3100×2800×1750
|
5100
|
15000
|
|
620-800
|
Y450-8
|
355
|
||||||||
注：
1、當出料粒度可在3-60mm內任意選擇，當出料粒度不大于15mm時，生產能力應為列表數值的60％；當出料粒度為3mm，物料表面水份不大于10％時，生產能力應為列表數值的30％。
2、訂貨時，必須說明被物料的名稱及出料粒度、所需設備號和安裝形式（左裝或右裝）、電機功率及電壓是否要料斗或旁路槽。
